- 平板 RC：F形
平板 RC：F形

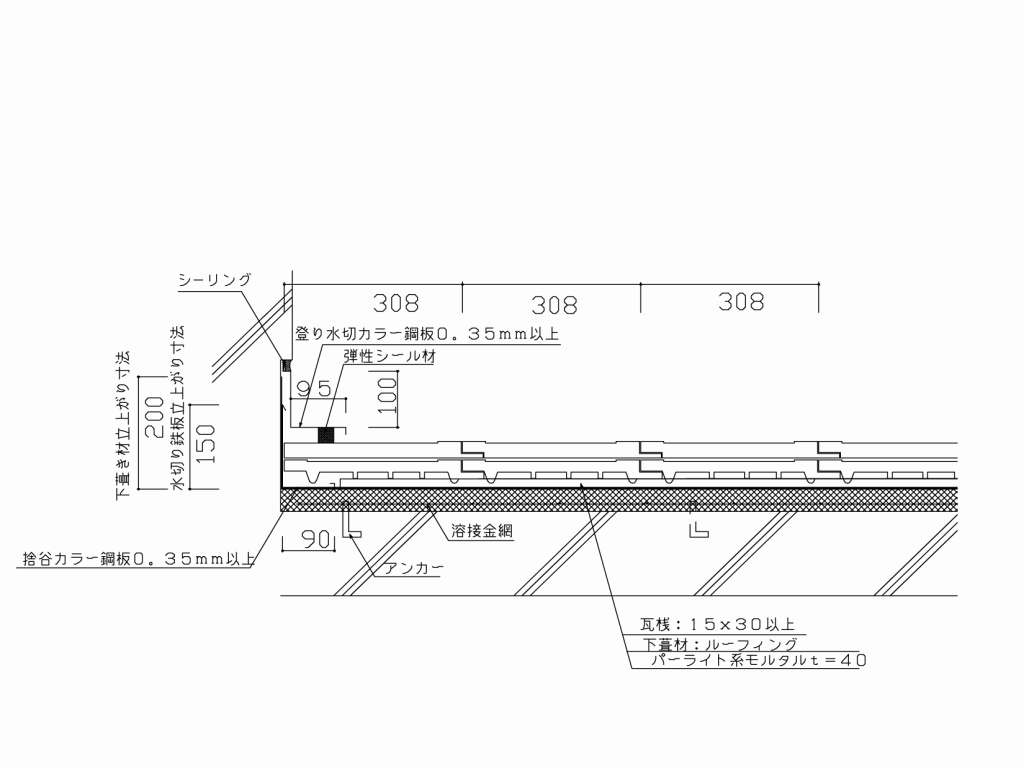

壁際1 |

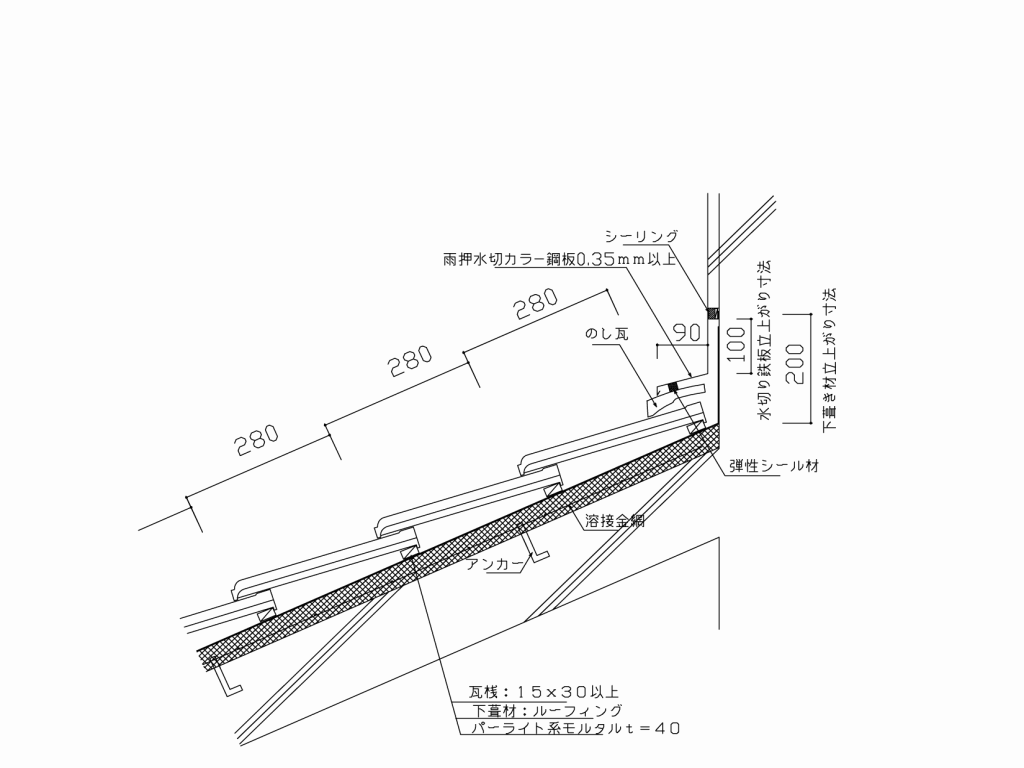

壁際2 |
壁際3 |
|---|---|---|
|
|
|
|
|
|

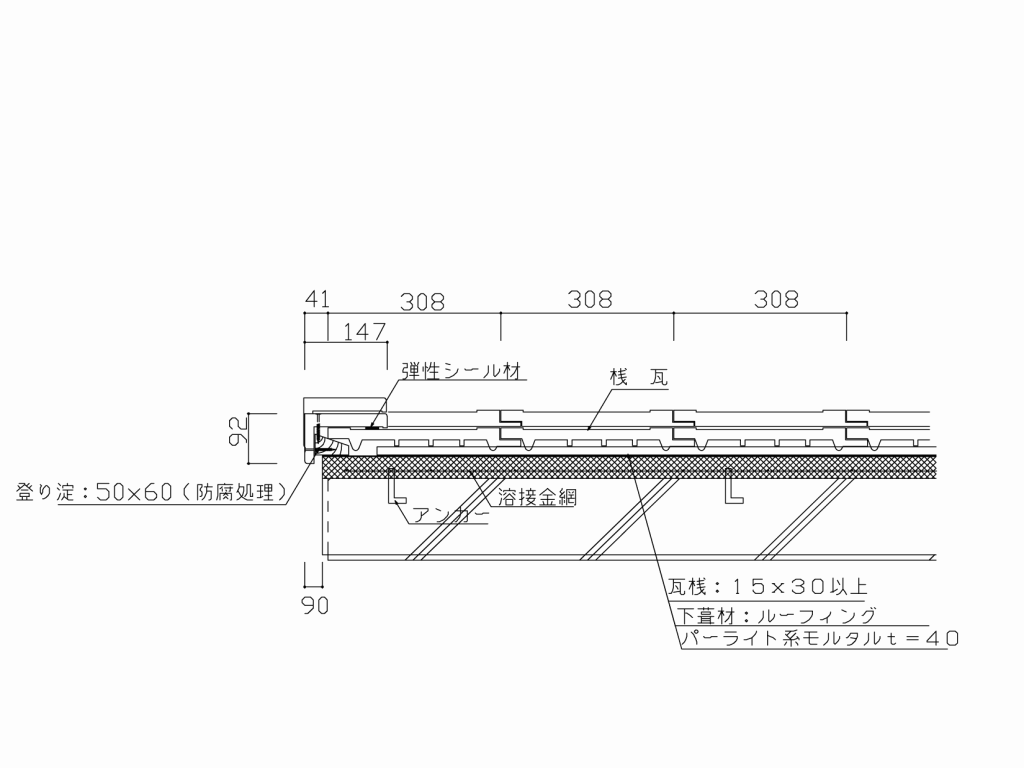

右袖1 |
左袖1 |

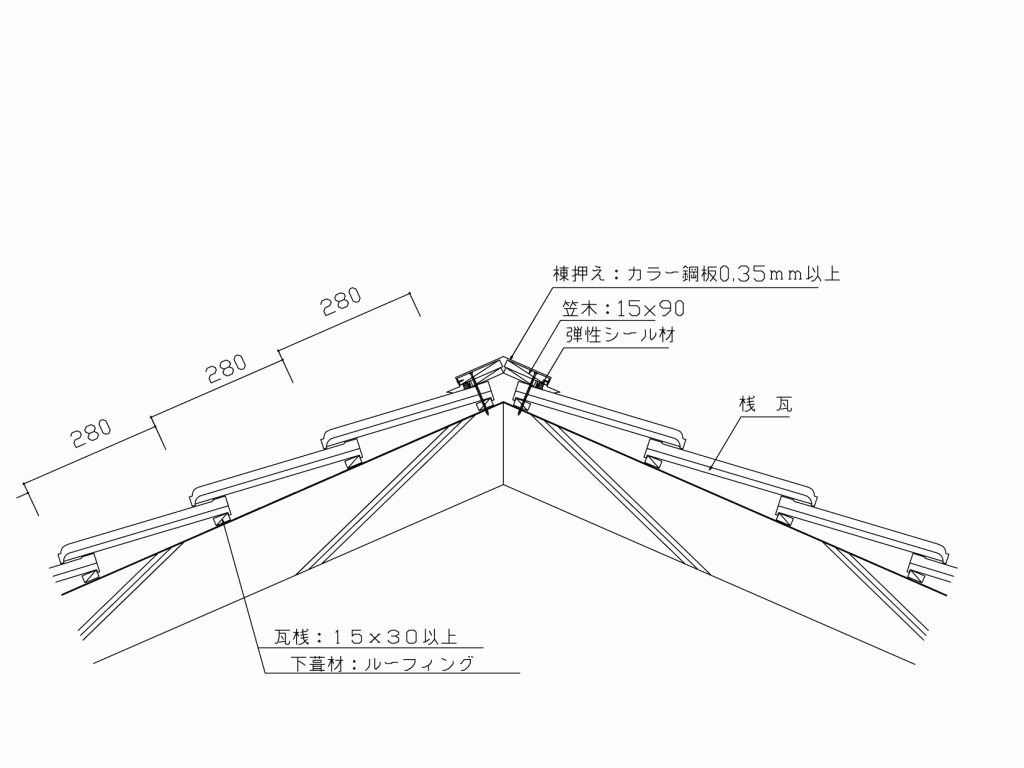

棟1 |
|
|
|
|
|
|

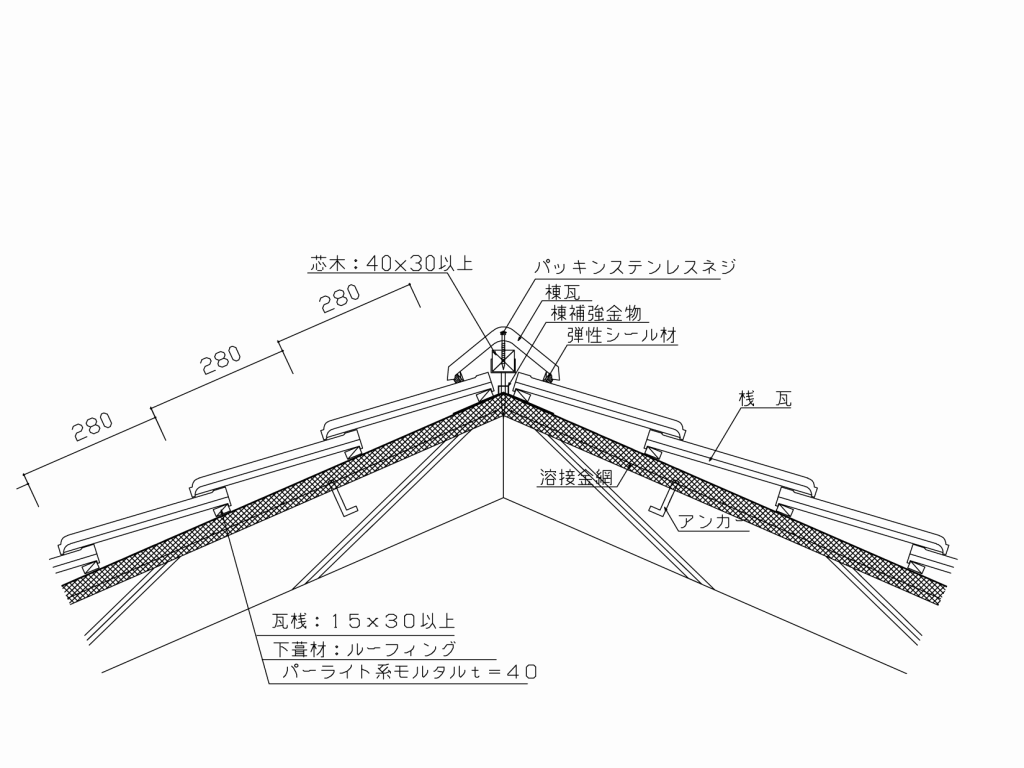

棟2 |

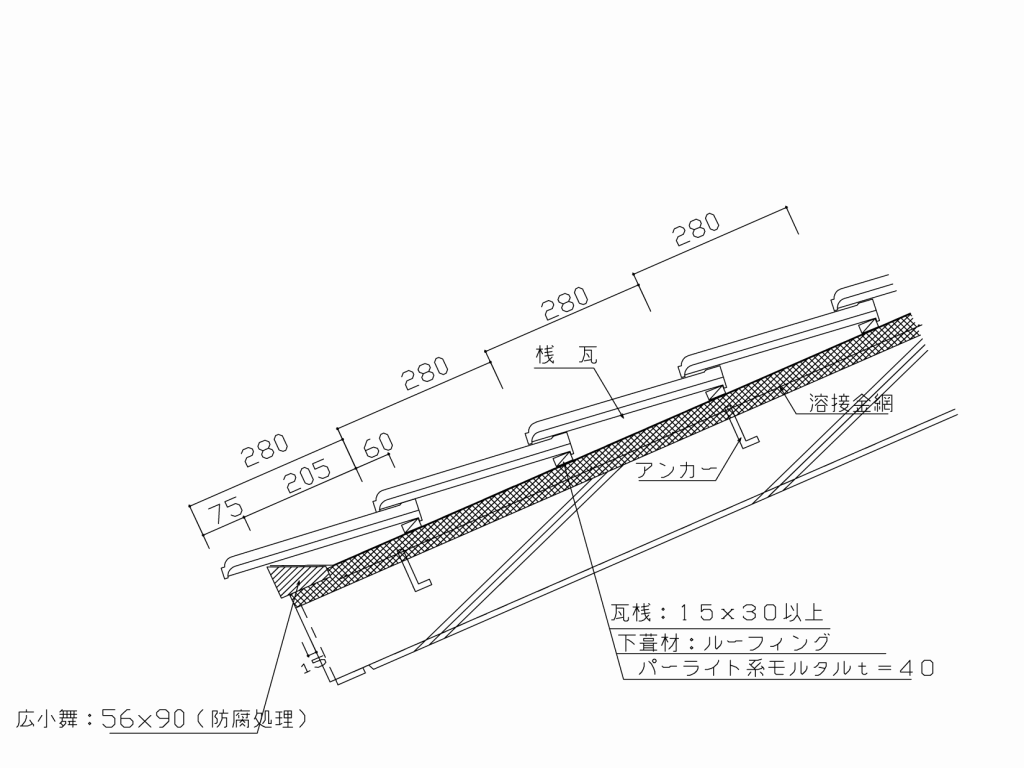

軒1 |

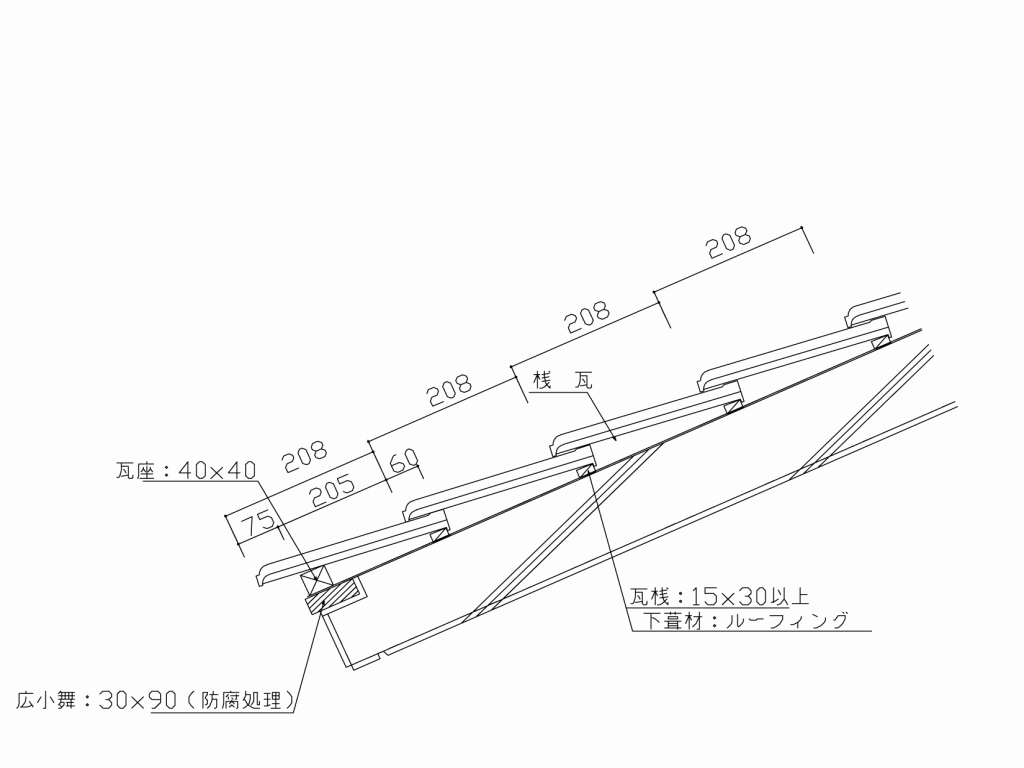

軒2 |
|
|
|
|
|
|

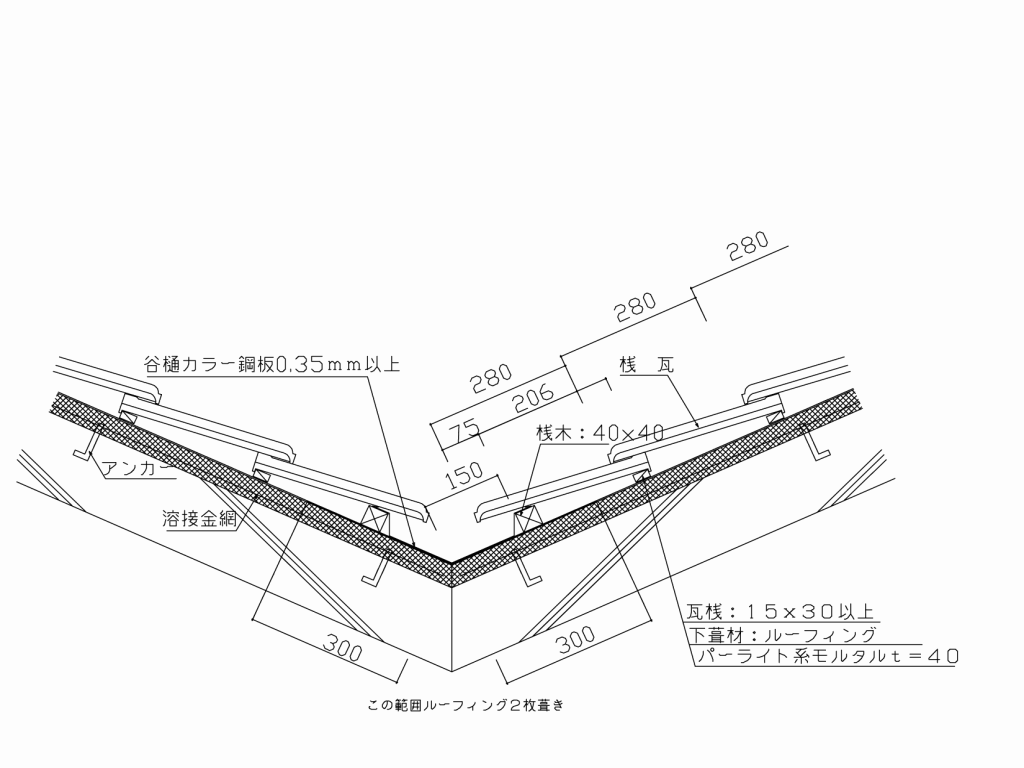

谷1 |
||
|
||
|
壁際1 |
壁際2 |
|---|---|
|
|
|
|
|
|
壁際3 |
右袖1 |
|
|
|
|
|
|
左袖1 |
棟1 |
|
|
|
|
|
|
棟2 |
軒1 |
|
|
|
|
|
|
軒2 |
谷1 |
|
|
|
|
|
|
