    物理的性能　試験データ6＜強度＞

    淡路瓦はJIS規格値よりもはるかに大きな強度をもち、耐圧性も万全です。本来、屋根は積雪以外には荷重のかかる場所ではありません。
    しかし、テレビアンテナ取付工事などにより、屋根に人が乗った時の局部的な集中荷重は80~100kgf（784~980N）あり、それに充分耐える性能が求められます。

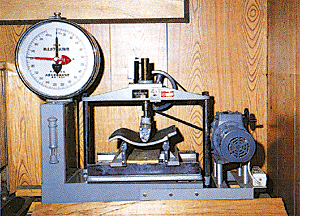

    【曲げ破壊荷重試験】

    曲げ破壊荷重試験

    桟瓦の曲げ試験は、試験体を写真のように直接直径約30mmの鋼製丸棒で支持し、スパン中央に支持棒と平行させて直径約30mmの鋼製丸棒を用い、荷重速度50N/s（5.1kgf/s）で均一に載荷していき、曲げ破壊荷重を測定します。

    ＜JIS規格＞ 153kgf(1500N) 0N)
    ＜試験結果＞ 淡路瓦　253kgf（2479N）

    曲げ破壊荷重試験

    桟瓦の曲げ試験は、試験体を写真のように直接直径約30mmの鋼製丸棒で支持し、スパン中央に支持棒と平行させて直径約30mmの鋼製丸棒を用い、荷重速度50N/s（5.1kgf/s）で均一に載荷していき、曲げ破壊荷重を測定します。

    ＜JIS規格＞ 153kgf(1500N) 0N)
    ＜試験結果＞ 淡路瓦　253kgf（2479N）
